電磁加熱器線圈短路，本控制器具有線圈短路檢測功能，通過對IGBT模塊UCE飽合壓降檢測來保護因線圈短路引起的IGBT損壞。本控制器連續三次檢測UCE超過設定值，則會關閉輸出。顯示窗1會顯示“E4”并閃爍，“短路”指示燈會閃爍提示，蜂鳴音每5秒短響4次。解決方法：

1、檢查線圈是是否有漏電、短路或電感量太小。

2、檢測主板與IGBT連線是否開路。

3、檢測D10、D11、D12、D13、ZD1、ZD2、ZD3、ZD4、R29、R26、R27、R28等元件是否開路或變。

4、檢測光耦U1、U2、U3、U4是否損壞。

5、檢測U5第19腳是否為高電平，否則U5已損壞。

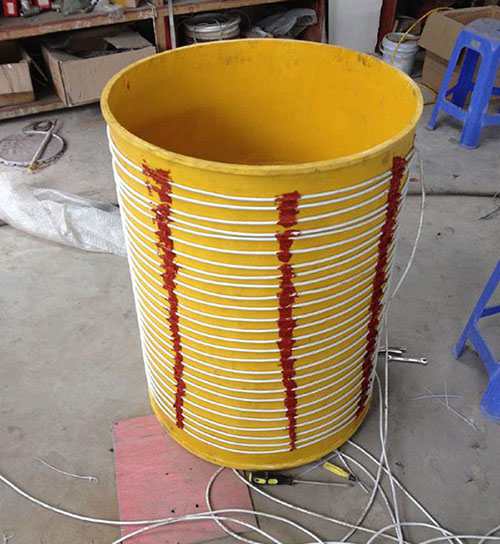

電磁加熱器多溫區控制就是有兩種：

第種：是臺電磁加熱控制器控制多組線圈。

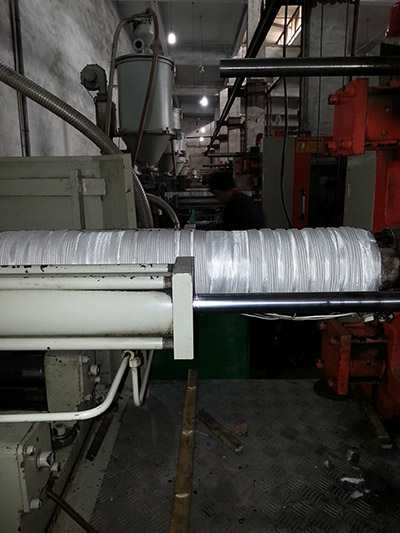

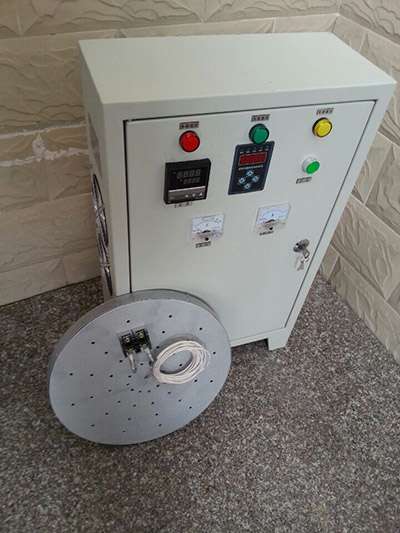

第二種:是臺設備使用多個電磁加熱控制器分別控制多個線圈。現在例如注塑機，拉絲機，吹膜機，擠出機等機械設備，料管加熱部分都需要幾個不同溫度才能滿足生產，這時候就要使用到電磁加熱器多溫區來控制。

第三種：臺電磁加熱控制器控制多組線圈比較少用，因?yàn)槿绻鳈C(jī)旦出現故障，整個幾個溫度都將無法加熱，影響正規生產，而且維護起來也是比較麻煩的。

第四種：多個電磁加熱控制器分別控制獨立線圈，這樣不但便于管理，而且加熱非常均勻，維護起來也是十分方便的。

電磁加熱器的質量是由什么決定呢：

、重要元器件的選擇。電磁加熱控制器功率部分核心元器件是IGBT模塊，IGBT的優劣直接影響到機器壽命長短,建議直接從國內代理商那進貨，否則買到高仿或者翻新的IGBT模塊仍然會出現質量問題。

二、主板的選擇。電磁加熱控制器的主板分為三部分，電源板、信號板和驅動板，要想保證機器長時間穩定工作，主板要有各種保護：過載、過流和過熱，電磁加熱器應用現場環境很復雜，比如干擾等，旦出現非正常情況，主板應該能很快反應并保護機器，防止非正常因素?fù)p壞機器，特別是IGBT。目前市場上很多所謂的電磁加熱器廠家的主板并不是自己開發的，而是直接購買的，然后自己組裝的，般出現問題，就直接讓客戶換主板，并不能發現問題的根源所在。

三、高溫線的選擇。高溫線是很多客戶容易忽視的個問題，目前市場上國標的高溫線很難買到，不要相信商家的所說的，定睜大眼睛，不要嫌麻煩，從重量和材質上鑒定下是否是國標高溫線，如果用到非標高溫線，不僅僅影響機器壽命，還會影響整機的效率，大家應該重視這個問題。四經驗的差別。電磁加熱器安裝的好，和安裝的不好效果是很大區別，這點需要豐富的安裝實例，光靠幾組數據是分析不出來的，根本沒有這樣的經驗來支撐，完全靠理論在安裝。人家說臺同型號的電磁加熱器，裝在同型號的注塑機上，為什么個省電40%以上，個剛剛夠理論數據的30%，這個不僅是機器的差異，電磁加熱器的安裝位置，線圈長短都有影響，如果是采用多組小功率的電磁加熱器，這個差異就更為明顯。電磁加熱行業有個測試機器是否裝好的方法，就是讓電磁加熱器工作2分鐘左右，休息1分鐘左右。

電磁加熱器用薄膜電容的要求和注意事項：

1、耐壓選擇不當：例如,交流輸入端,380V的線電壓,EMI電路用的電容器,三角形接法,部分工程師選擇MKP-X2 275V.AC (這會導致電容擊穿)。例如,LC諧振回路,很多工程師以為半橋諧振電容,耐壓只是直流母線537V的半即可(實際上這是嚴重錯誤的)。國內的機芯,有使用的薄膜電容器耐壓等1200V 1600V 2000V 2500V 3000V 4000V 需要根據自己的實際電路來選擇。正確的方式是用示波器加高壓探頭,實際測量下機芯在大功率的時候,諧振電壓的波形。

2、電流選擇不當：很多企業的工程師,研發人員,對于直流母線支撐電容器,LC諧振電容器,電容器的電流方面根本就沒經過具體計算和實際測量,造成電容器工作溫度非常高,大大縮短薄膜電容器的使用壽命,嚴重的出現短時間就炸掉電容器了。正確的方式,就是用電流互感器測量下諧振回路的電流值,還有通過機子在老化的時候測測電容器的溫升是否正常。

3、接線方式不當：在設計電磁加熱機芯的時候,很多情況下需要多個薄膜電容器并聯使用.并聯的好處就是可以增加過流能力,降低溫升.但是并聯電路,大的問題是過流不均.由于接線方式的不當,往往造成并聯的幾只電容器,某個位置的電容器溫度高,容易先壞掉。

電磁加熱器操作步驟簡介：

1、顯示界面：手動操作的情況：啟動時：先啟動水泵，再啟動加熱；停止時：停止加熱，再停止水泵。

2、操作畫面：自動和手動兩個模式，可以根據實際情況切換；6個溫度區可以根據實際情況設定溫度。當前值為傳感器側出的實時值。

3、運行設置：此界面是在自動模式下的工作狀態。每周7天，每天4個時間段，根據實際情況設定（設置此界面，運行界面需調為手動模式）。

4、電磁加熱器：該界面可“運行”和“停止”電磁加熱器，同時可以觀察加熱器的實時參數6曲線。該界面主要觀察6個溫度的曲線圖，同時也可以插上U盤導出各個溫度段的參數，放于電腦上打印或是觀看。

5、儀表配置：主要是觀看本屏的些數據，未經設備廠的協助下不可隨意更改參數。

電磁加熱器過流，當電流大于120A時，控制器會自動檢測，如果連續三次檢測均大于120A時顯示窗1會顯示“E2”并閃爍，“過流”指示燈會閃爍提示，蜂鳴音每5秒短響2次。解決方法：

1、請確認線圈電感是否偏離正常的設計參數。

2、檢測R30是否變質。

3、可考慮U5是否損壞。

4、這種情況通常與線圈參數不合適有很大關系。

在塑料制品過程中，電磁加熱器隨著功率調節旋轉開關，可以調節電磁感應加熱器的功率大小，當料簡溫度達到居里點時，電磁加熱控制板自動斷電，可程度減少能源浪費。所以是不需要客戶自行去調節功率的，電磁加熱器系列產品，采用電磁加熱原理，具有安全、、節能、環保、省時、快捷、操作簡便等特點；是塑料加熱行業的理想選擇。其特點如下：

1、熱量大、升溫速度快，使料簡直接發熱。

2、節能、省錢電磁加熱器熱效率可達90%以上，與電阻絲相比可節能30%-80%。

3、安全、電磁加熱器加熱時無明火，滿足防火要求，可在防火要求高的場所使用。

4、綠色、環保無廢氣、廢渣和噪音污染，清潔衛生，綠色環保，大大改善生產車間的工作環境。

5、安裝方便，安要求接上電磁加熱線圈即可使用。使用隨心所欲。

6、輸出功率可以靈活調節，以適應不同功率大小場合需要。

7、有過熱保護，防止損壞IGBT模塊。

8、加熱點集中，電磁加熱線圈表面不發熱。

9、達到設定溫度后，無須調節，輸出功率自動降為零，節省電能。

電磁加熱的優勢：不直接接觸產品，不會和金屬發生反應（如銅、鋁、鎳、不銹鋼等），也不會發出任何氣體，環保無毒，且設計了過流、短路、缺相、過壓、欠壓、過熱、線圈開路、抗干擾、防雷擊等多項自動保護功能，不會發生短路。電磁加熱裝置很好地結合了加熱設備應用環境和工作需要進行開發，對食品機械無需太多改動，便能輕松達到節能30-50%的效果，并能節省預熱時間，預熱時間通常縮減到1/3左右。具備節能降耗，精確控溫，可靠安全等三大特點。電磁加熱的原理是通過電子線路板組成部分產生交變磁場、當用含鐵質容器放置上面時，容器表面具即切割交變磁力線而在容器底部金屬部分產生交變的電流（即渦流），渦流使容器底部的鐵原子高速無規則運動，原子互相碰撞、摩擦而產生熱能。從而起到加熱物品的效果。
