電磁式加熱方式與電阻絲加熱方式對比:
1、節能效果好:相比原電阻絲加熱圈節電效果都在30%以上,相對不同的原料、生產不同的產品,節電效果有所變化。但在已使用的產品中節電效率大可達75%。
2、環保效果好:可顯著降低環境溫度。
3、使用壽命長:加熱圈連續運行溫度只有100℃左右,不存在加熱圈更換問題。相對于電阻絲加熱減少了二次投入。
4、可提高產品產量:由于該產品的發熱效率高,能顯著減少升溫時間,提高產品產量。
5、性能安全可靠:品質優良、高度自動化、無須人工調節。
電壓340--350,電流65--68,加熱作用太慢。有什么好辦法提高電壓?jiǎn)幔?/p>
1、160KW的變壓器用了125A的電流,那么也就是只用了近1半的負載罷了,這個情況電壓由410V~415V降到340V~350V這是不正常的,從數據上看您這邊的供電網還是非常不錯的,這里要是線路太長,線損太大引起。
2、可以用電容補償嗎?工業上高壓電容補償,這要是針對變壓器功率因數太低(補償前只有0.8左右),如果您的變壓器之前沒有做無功補償,那么這還是有作用的,并且也定要補償,不然電力公司檢測出來會被罰款的,但如1剖析,您這邊要不是功率因數低造成,所以對于電壓的上升作用不大。
3、50kw電磁加熱器電流卻只有65A~68A,依照這個參數核算這臺控制器連50KW都達不到,或許您被騙了,隨著電磁加熱器行業的競爭劇烈,有非常多不法的商家經常用小功率產品假充大功率產品再以相對較低的價格進行販賣,如用40KW超載運用假充50KW甚至60KW再以比商場正常50KW或許60KW的價了解到的數據。
電磁加熱器的電流小于5A時,控制器會自動檢測,如果連續超過三次檢測均小于5A時顯示窗1會顯示“E1”并閃爍,“電流小”指示燈會閃爍提示,蜂鳴音每5秒短響次。解決方法:
1、確認線圈是否已正確連接。
2、檢測與低頻互感器相連的相線是否正常。
3、檢測低頻互感器是否開、短路。
4、檢測CN7連接是否正常。
5、檢測C39、DB1、R30、C41、R19、C40、C42、是否短路。
6、檢測DB1、R20、R18是否開路。
7、檢測U5第18腳是否接觸良好。
電磁感應加熱器控制溫度場的分布的原理及方法如下:
1、原理:導體處于交變電流中時,交變電流使導體周圍產生交變磁場,從而引起集膚效應使導體在短時間內迅速被加熱,交變電流的頻率越高,集膚效應越嚴重。
2、電流透入深度對感應加熱的影響:把金屬圓柱體放在通有交流電的線圈中,盡管金屬圓柱不與線圈接觸,線圈本身的溫度也很低,但是圓柱表面卻會被加熱到發紅,甚至熔化,這是由于電磁感應作用,在金屬柱中感生與線圈電流方向相反的渦流,在渦流的焦耳熱作用下,金屬自身發熱升溫所引起的。金屬圓柱中的感生電流的分布在表面強,在徑向從外到里按指數函數方式減小。這種電流不均勻分布的現象,隨電流頻率升高而趨顯著。
電磁加熱器多溫區控制就是有兩種:
第種:是臺電磁加熱控制器控制多組線圈。

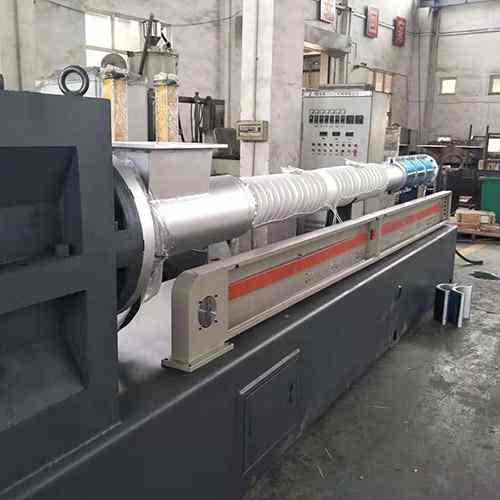

第二種:是臺設備使用多個電磁加熱控制器分別控制多個線圈?,F(xiàn)在例如注塑機,拉絲機,吹膜機,擠出機等機械設備,料管加熱部分都需要幾個不同溫度才能滿足生產,這時候就要使用到電磁加熱器多溫區來控制。
第三種:臺電磁加熱控制器控制多組線圈比較少用,因?yàn)槿绻鳈C(jī)旦出現故障,整個幾個溫度都將無法加熱,影響正規生產,而且維護起來也是比較麻煩的。
第四種:多個電磁加熱控制器分別控制獨立線圈,這樣不但便于管理,而且加熱非常均勻,維護起來也是十分方便的。
電磁加熱器裝置后發現溫度超溫怎樣處理,這種現象大多為注塑機, 注塑機裝置的電磁加熱器數量比較多,攪擾也比較嚴重,有時候發現溫度顯現亂跳,溫度不穩守時,能夠選用幾種辦法測驗:
第,熱電偶接頭兩頭能夠并個102P瓷片電容以消除高頻攪擾。
第二,檢查下炮筒接地是不是杰出?測驗炮筒強行接地處理。
第三,能夠把線圈遠離下熱電偶,減小攪擾。
第四,測驗下用高溫布把熱電偶包住,讓它不要與炮筒觸摸。第五,測驗換條新的熱電偶。第六,測驗下注塑機操控電腦中心加個Pai型慮波器,減小電源攪擾。
哪些因素會導致電磁加熱器發生故障?
:電磁加熱器電路設計不科學。目前,在大功率電磁加熱電路系統中,大部分廠家采用過去的傳統模擬3525或494電路,產生兩路或四路PWM,采用調頻方法驅動IGBT,改變諧振回電流大小來達到調節功率大小的目的,再采用4046進行鎖相控制,在工業上加熱應用已經很普遍,技術也比較成熟。但是,它的硬件電路復雜,所以大多體積龐大,也不便于生產和調試,特別是容易由于所選用的器件特性差異,致使電源致性差,工作中生產的高強的電磁干擾時,鎖相或保護部分容易失靈,容易造成故障。
二:電力器件布局不合理。在大功率工業電磁加熱主結構電路中,常為半橋電路和全橋電路,通常2-25KW功率別采用半橋電路,全橋電路可以實現20KW以上功率。般地,功率大于25KW后,線圈的高頻電流比較大,發熱比較多,當主電路電力功率器件布局不合理時,可能會產生高強干擾,有可能使慮波電容、揩振電容或IGBT模塊擊穿。為了用戶的安裝安全考慮,般把半橋電路大功率定為15KW,降低IGBT模塊電流應力,當功率大于20KW時,建議用戶選擇全橋主電路結構。當然,在特定的應用場合,需要加熱面積比小,功率密度比較大時,我們合理科學地可以幫助用戶把半橋電路安全做到30KW。
電磁加熱器的六大使用技巧:
1、在使用過程中,不要輕易拆除電磁加熱器的接地導線,因?yàn)榻拥卮胧┦欠乐褂|電的后道保護措施。
2、要定期清理散熱器,保證電磁加熱器通風良好。
3、在使用電磁加熱器時,應先按說明書繞好線圈并檢查無誤后再接通電源。
4、在保養清洗電磁加熱器前切斷電磁加熱器的電源。清潔電磁感應加熱器的外殼時,應用干凈的抹布進行擦拭,嚴禁用噴射水流沖洗外殼及電器箱部分。
5、不要將電磁加熱器安裝在潮濕的環境中,防止水蒸汽進入電箱后,易在緣介質表面凝結,降低其緣性能,造成漏電事故。
6、要經常檢查電磁加熱器的進風口及散熱風扇,防止進風口處堵塞或散熱風扇卡死,避免因過熱停機保護。
