電磁加熱器日常護理:
1、產品是否正確安裝 。每款電磁加熱器及電磁加熱圈所要求的保溫棉的厚道,繞線的粗細長度,電感值,輸入電流值都是不同的,定要按照廠家出廠時安裝說明書為標準。以及每臺電磁加熱控制板之間的線圈組間隔間距在10cm以上也是非常重要的,因?yàn)榭康奶鼤嗷ビ绊憽V挥须姶偶訜崞靼惭b在正常參數范圍內才能保證的長期穩定工作。
2、車間的環境包括粉塵,灰塵,潮濕度有關。般來講粉塵灰塵越大,對電磁加熱控制主板越不利。如果是粉塵灰塵比較大的情況下,需要定期清理電磁加熱器上的風扇,風冷電磁加熱器主要是散熱,室內通風要好,避免風扇被卡住而起不到主板散熱效果從而使得元器件過熱而燒壞。
3、產品的質量也有很大關系。如果是已經按說明書上的參數來安裝,車間粉塵灰塵也不大的情況下電磁加熱器還是經常出故障,那么這就是質量方面的問題了。不排除有的廠家為了降低成本而采用便宜的元器件來做導致產品質量不穩定而經常出現故障,另外個原因就是雖然用的元器件是好的,但本身電路板設計不合理也會導致易出現故障。如果是質量問題導致的,建議可以換家了。
4、對產品的愛護程度。對于車間灰塵粉塵比較大的用戶,應該定期用毛刷刷下電磁加熱器上的風扇,與電磁加熱線圈上的粉塵,對于線圈不用有重物壓住,或割破,不要經常有水濺到線圈上或電磁感應加熱器上。更不要將電磁加熱器暴露在露天環境下,因?yàn)槁短飙h(huán)境如果遇到下雨天肯定就要淋濕,在未干的情況下開機就會導致壞掉。或者露天環境早晨雨露較多,導致電路板潮濕,未干的情況下開機也會導致里面的線路短路。
電磁加熱器用薄膜電容的要求和注意事項:
1、耐壓選擇不當:例如,交流輸入端,380V的線電壓,EMI電路用的電容器,三角形接法,部分工程師選擇MKP-X2 275V.AC (這會導致電容擊穿)。例如,LC諧振回路,很多工程師以為半橋諧振電容,耐壓只是直流母線537V的半即可(實際上這是嚴重錯誤的)。國內的機芯,有使用的薄膜電容器耐壓等1200V 1600V 2000V 2500V 3000V 4000V 需要根據自己的實際電路來選擇。正確的方式是用示波器加高壓探頭,實際測量下機芯在大功率的時候,諧振電壓的波形。
2、電流選擇不當:很多企業的工程師,研發人員,對于直流母線支撐電容器,LC諧振電容器,電容器的電流方面根本就沒經過具體計算和實際測量,造成電容器工作溫度非常高,大大縮短薄膜電容器的使用壽命,嚴重的出現短時間就炸掉電容器了。正確的方式,就是用電流互感器測量下諧振回路的電流值,還有通過機子在老化的時候測測電容器的溫升是否正常。
3、接線方式不當:在設計電磁加熱機芯的時候,很多情況下需要多個薄膜電容器并聯使用.并聯的好處就是可以增加過流能力,降低溫升.但是并聯電路,大的問題是過流不均.由于接線方式的不當,往往造成并聯的幾只電容器,某個位置的電容器溫度高,容易先壞掉。
電磁加熱器操作步驟簡介:

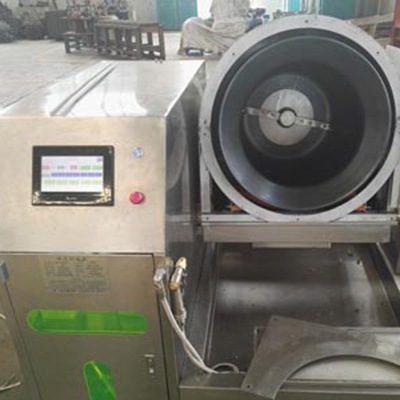

1、顯示界面:手動操作的情況:啟動時:先啟動水泵,再啟動加熱;停止時:停止加熱,再停止水泵。
2、操作畫面:自動和手動兩個模式,可以根據實際情況切換;6個溫度區可以根據實際情況設定溫度。當前值為傳感器側出的實時值。
3、運行設置:此界面是在自動模式下的工作狀態。每周7天,每天4個時間段,根據實際情況設定(設置此界面,運行界面需調為手動模式)。
4、電磁加熱器:該界面可“運行”和“停止”電磁加熱器,同時可以觀察加熱器的實時參數6曲線。該界面主要觀察6個溫度的曲線圖,同時也可以插上U盤導出各個溫度段的參數,放于電腦上打印或是觀看。
5、儀表配置:主要是觀看本屏的些數據,未經設備廠的協助下不可隨意更改參數。
電磁加熱器普通加熱圈加熱方式優勢:
1、接觸式熱傳遞加熱。
2、耗電的 30-70% 轉化為工作熱能。
3、加熱通過接觸方式傳遞熱能。
4、加熱及冷卻都有慣性現象產生,及升溫降溫都緩慢。
5、加熱有死角,不能完全包裹在料筒外層。
6、加熱圈損耗大,壽命短。

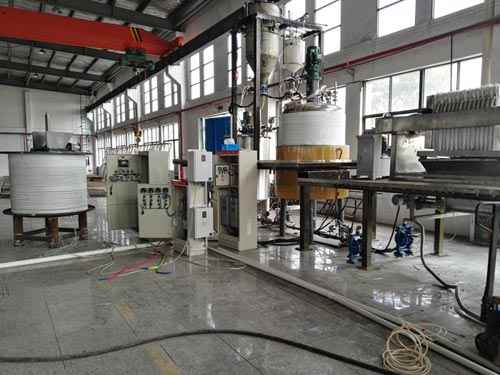

電磁加熱器工作原理:電磁加熱是利用電磁感應原理將電能轉換為熱能的能量轉換過程,由整流電路將50/60Hz的交流電壓轉變成直流電壓,再經過功率控制電路將直流電壓轉換成頻率為20~40kHz的高頻電壓,當高速變化的交流電流通過線圈時,線圈會產生高速變化的磁場,磁場內的交變磁力線通過金屬管道時(導磁、導電材料),管壁體內產生無數的小渦流,使輸油管道的管壁本身自行發熱與原油進行熱交換,達到加熱原油的目的。變頻器是高頻電磁加熱器的核心部件,是利用電力半導體器件的通斷作用將工頻電源變換為另頻率的電能控制裝置。目前使用的變頻器主要采用交流—直流—交流方式,先把工頻交流電源通過整流器轉換成直流電源,然后再把直流電源轉換成頻率、電壓均可控制的交流電源供給電動機。變頻器的電路般由整流、中間直流環節、逆變和控制4個部分組成。整流部分為三相橋式不可控整流器,逆變部分為IGBT三相橋式逆變器且輸出為PWM波形,中間直流環節為濾波、直流儲能和緩沖無功功率。

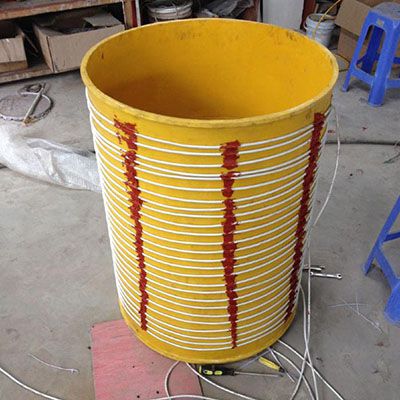

電磁加熱線圈繞法:電磁加熱線圈根據加熱體的形狀、大小而異,纏繞線圈的用線長度及電感量會有點差別。電磁感應加熱器每個功率用線的線徑大小般都是固定的,線長也是基本固定的(加熱體過大線長會加長比如直徑100MM和直徑1000MM用同樣的線長直徑小的加熱體繞的圈數多,繞在直徑大的加熱體上圈數就是會少圈數少電感量就會小,這個時候就應該適當增加用線長度,具體增加多少在沒有經驗的情況下要測實際的電感量確定),纏繞線圈的時候每圈之間的間隔距離根據加熱溫區大小長度及線長而定,可以圈圈緊密繞,也可以緊密繞幾圈間隔幾公分再緊密繞幾圈,也可以每圈與每圈之間都間隔點距離繞。如果加熱體尺寸有點小還可以把線圈繞成雙層或三層。
電磁加熱器區別:
、家用電磁爐功率相對較小,且是220V交流轉變成直流,實現方法簡單,家用電磁爐功率般在2200瓦以內(實際功率1900瓦以內),家用電磁爐要求保證每天工作2-3小時。而電磁加熱器則是應用在工業設備上,并且功率達到了60KW,選材和控制模式與家用電磁爐是完全不同的。電磁加熱器是屬于商用工業產品。具備家用電磁爐無法比擬的穩定性和耐用性。正常使用,可連續工作10年(10萬小時)以上。
二、電磁加熱器和家用電磁爐區別之家用電磁爐是為了滿足居家生活而設計開發的,而電磁加熱器是為了解決塑料加熱的問題而設計開發。
選擇水冷電磁加熱器需要注意:較是用自來水,或運用井水。但不能是用河水,由于河水會有些草或砂粒,如果是把草或砂粒吸進來,那么就會堵塞散熱片管道,無法進行水冷散熱,那么散熱器就無法降溫,就立即呈現過熱維護而中止加熱作業。再有就是對于北方區域,或些較寒冷地區,不適合運用水冷的電磁加熱器,由于溫度過低,水就無法活動,甚至?xí)Y(jié)冰凍住,那么就無法到達水冷的作用。南邊區域,水冷的電磁加熱器比較合適運用。
